LED隧道灯的0-10V调光是一种常见且广泛应用的调光方式。这种调光方式的原理是通过改变电压信号的大小(常用的是0-10V或0-5V,我们以0-10V为例)来控制LED隧道灯的亮度。下面将详细介绍LED隧道灯的0-10V调光原理。
基本原理:LED隧道灯的0-10V调光原理是基于电压信号的控制方式。当控制器输出的电压为0V时,LED隧道灯熄灭;当控制器输出的电压为10V时,LED隧道灯达到最大亮度。也有反比例调光设计的,0V对应最大亮度,10V对应熄灭。不管是正比例还是反比例设计,都是通过改变控制器输出的电压值,可实现对LED隧道灯亮度的调节。

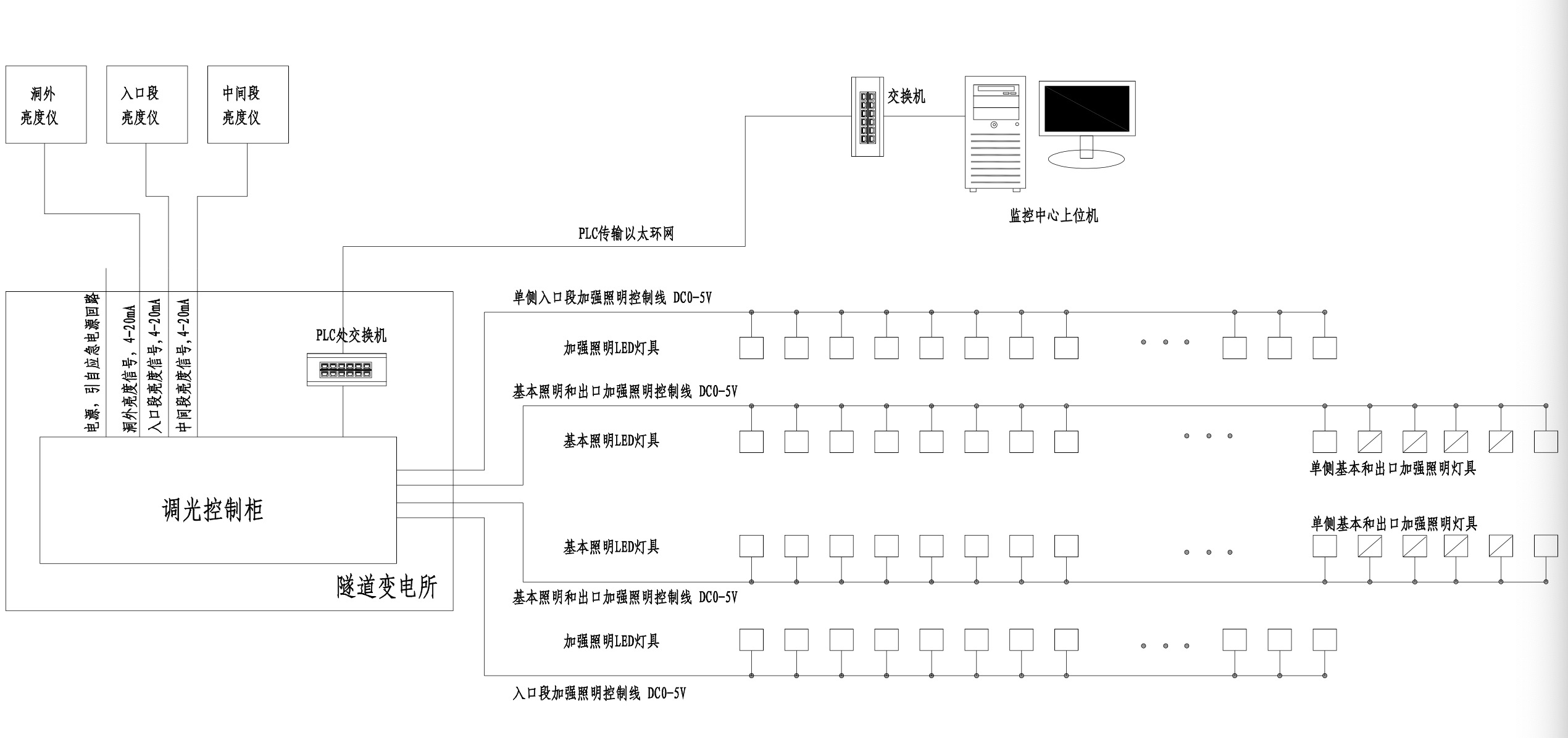

接线方式:LED隧道灯的0-10V调光需要使用特定的调光器(调光驱动)和控制器。一般情况下,调光器的输入端连接市电,输出端连接LED隧道灯;控制器通过调光信号线与调光器连接。控制器通过改变调光信号线上的电压信号来控制LED隧道灯的亮度。
调光范围:LED隧道灯的0-10V调光范围为0-100%。当控制器输出的电压为0V时,LED灯熄灭;当输出电压为10V时,LED灯达到最大亮度。通过改变输出电压的大小,可以在调光范围内实现任意亮度的调节。
控制方式:LED隧道灯的0-10V调光可以通过手动控制和自动控制两种方式实现。手动控制可以通过旋钮或开关来改变控制器输出的电压值;自动控制可以通过外部传感器或智能控制系统来实现,根据环境光照变化或预设的调光方案来自动调节LED灯的亮度。环境光照一般是通过亮度采集仪来收集参数,在隧道洞外、洞口和基本照明段设置亮度采集仪。
优势和应用:LED隧道灯的0-10V调光原理具有调光范围广、调光精度高、控制简单等优势,可以做到无极调光。该调光方式广泛应用于隧道照明、室内照明、景观照明等领域,满足不同场景下对灯光亮度的需求。
总结:LED隧道灯的0-10V调光原理是一种常见的调光方式,通过改变电压信号的大小来控制LED灯的亮度。该调光方式应用广泛,具有调光范围广、调光精度高等特点,为LED隧道灯的照明控制提供了一种简单有效的解决方案。

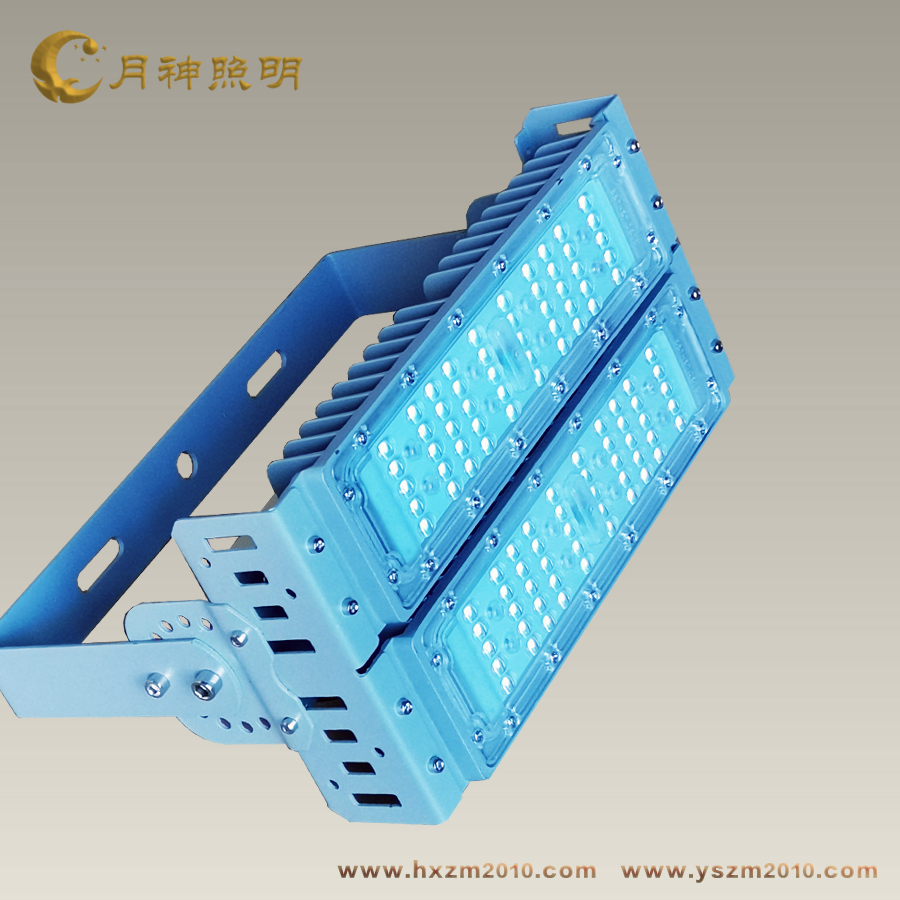

中山月神照明专业从事隧道照明灯具研发与生产,其中,智能调光LED隧道灯是目前主推产品,欢迎广大工程商朋友咨询。
